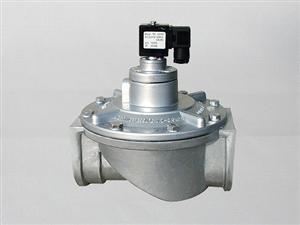

DMF-T 型直通式電磁脈沖閥詳細介紹
一、用途
電磁脈沖閥 （亦稱隔膜閥）是脈沖 袋式除塵器 清灰噴吹系統的壓縮空氣 “ 開關 ” 。受脈沖噴吹控制儀輸出信號的控制，對濾袋逐排（室）噴吹清灰，使除塵器的阻力保持在設定的范圍之內，以_除塵器的處理能力和收塵效率。
DMF-T 型電磁脈沖閥為直通閥，其進氣口之間夾角為 180° （進出口中心線為同一直線），其進口與儲氣筒連接，出口與噴吹管連接。氣流暢通，能提供符合要求的清灰脈沖氣體。
二、DMF-T電磁脈沖閥工作原理
膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片組件緊貼閥的輸出口，電磁脈沖閥處于 “ 關閉 ” 狀態。
脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵后移，閥后氣室放氣孔打開，后氣室迅速失壓，膜片組件后移，壓縮空氣通過閥輸出口噴吹，電磁脈沖閥處于
“
開啟
”
狀態。
脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片組件緊貼閥的輸出口，電磁脈沖閥又處于
“
關閉
”
狀態。

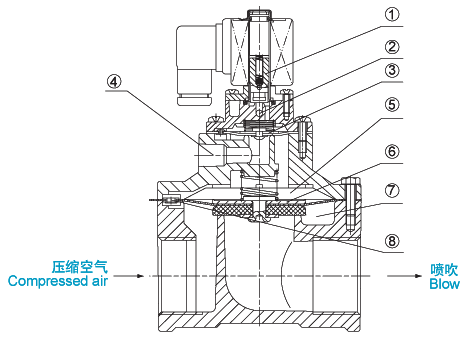

三、DMF-T電磁脈沖閥內部結構圖
|
|
DMF-T 型 直通式電磁脈沖閥 部件清單
|
四、DMF-T電磁脈沖閥型號含義
DMF——T——XX——S——X
1 、 DMF ：是指電磁脈沖閥
2 、 T ：是指直通式
3 、 XX ：是指公稱通徑
4 、 S ：是指雙膜片
5 、 X ：是指溫度等級 （1.3）
五、DMF-T電磁脈沖閥型號規格選樣表
|
序號 |
型號規格 |
公稱通徑 |
膜片數 |
進氣口尺寸 |
出氣口邊接形式 |
重量 |
|
|
mm |
Inch |
||||||
|
1 |
DMF-Z-20 |
20 |
3 / 4" |
1 |
G 3 / 4" |
3 / 4" |
0.8kg |
|
2 |
DMF-Z-25 |
25 |
1" |
2 |
G 1" |
G 1" |
1.4kg |
|
3 |
DMF-Z-40S |
40 |
1 1/2" |
2 |
G 1 1/2" |
G 1 1/2" |
1.8kg |
|
4 |
DMF-Z-50S |
50 |
2" |
2 |
G 2" |
G 2" |
2.8kg |
|
5 |
DMF-Z-62S |
62 |
2 1/2" |
2 |
G 2 1/2" |
G 2 1/2" |
4.1kg |
六、DMF-T電磁脈沖閥技術指標：
|
產品型號 |
DMF-T 型 直通式電磁脈沖閥 |
|
工作壓力 |
0.4~~0.6Mpa |
|
工作介質 |
清潔空氣 |
|
電 壓 |
DC24V 、 AC220V 、 AC110V |
|
電 流 |
0.8A 、 0.23A |
|
使用環境 |
溫度：-25℃~~+55℃，空氣的相對濕度不_過85% |
|
膜片壽命 |
噴吹100萬次或三年 |
七、DMF-T電磁脈沖閥材質說明
|
閥體 |
鋁合金 |
|
卡簧 |
不銹鋼 |
|
線導組件 |
430FR 不銹鋼等材料 |
|
膜片 |
進口丁腈橡膠 |
|
彈簧 |
304 不銹鋼 |
|
緊固件 |
302 不銹鋼 |
