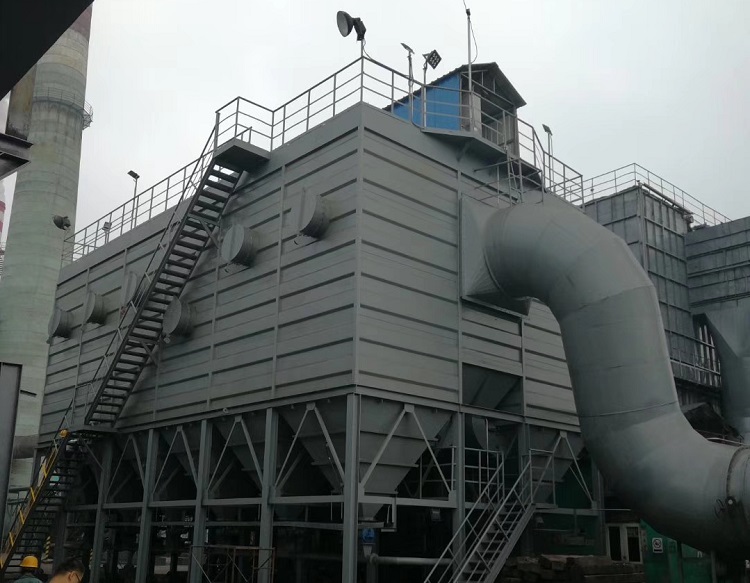

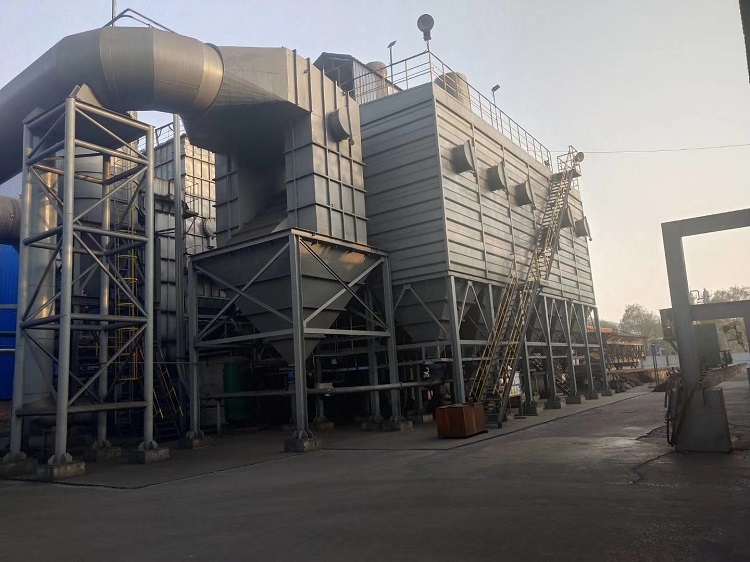

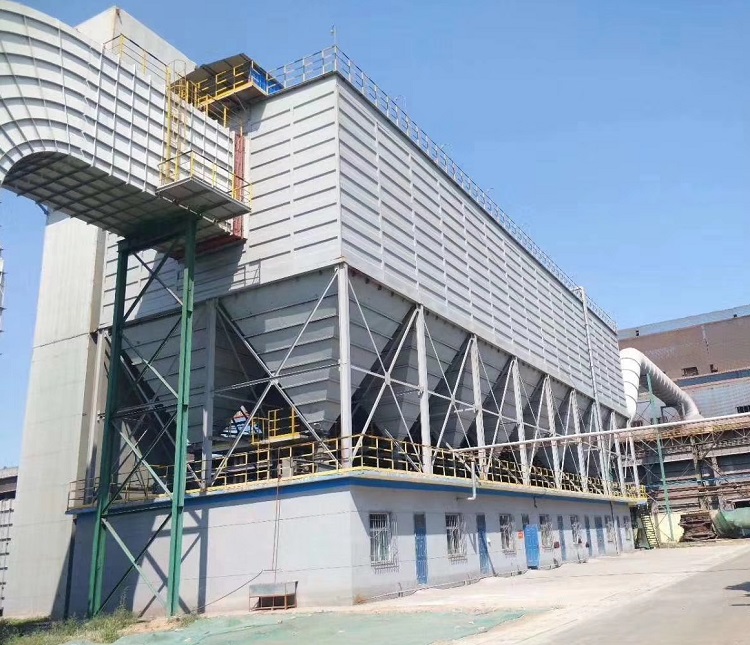

焦化廠機側除塵器,焦側除塵器,地面站除塵器設備除塵系統由三大部分組成:
1.部分固定在攔焦車上并隨攔焦車一起移動的大型吸氣罩，沿用現有吸氣罩改造。
2.設置在吸氣罩上方的接口法蘭與移動導煙車伸縮管對接。
3.設置于地面將煙氣進行熄火、凈化的終設備（火花捕集器、布袋除塵器等）。
采用的出焦干式除塵地面站工藝對煙塵的捕集率大于95%，外排煙塵濃度低于10mg/Nm3，通風機采用變頻器調速,節能效果顯著,解決運行費用高的問題。
除塵器的設計，制造，安裝，調試和運行等每一個環節都需要精心安排。袋式除塵器設計優劣涉及到很多因素。下面我們從處理風量，使用溫度，氣體成分等方面來介紹袋式除塵器的設計要點。一，機側地面除塵站主要是對裝煤和推焦時所產生的煙氣進行治理，布袋除塵器前加裝了預噴涂裝置，箱體設有閥。
二，焦側地面除塵站主要是對熄焦車接焦時所產生的煙塵進行治理，在布袋除塵器前加裝了蓄熱式冷卻器。
焦化廠機側爐頭煙地面除塵站工藝流程：
推焦時，推焦車對位完成，操作人員向地面站發送無線信號，使風機運行到指定轉速，同時平衡閥關閉。摘門及推焦時產生的煙塵經煙氣擋板導流進入設置在推焦桿上部的吸煙罩內，由風機引力作用，經管道及皮帶導通小車導入地面站進行除塵凈化，凈化后的煙氣經風機及煙囪排空。推焦完成，操作人員取消無線信號，風機轉入低速運轉狀態，同時平衡閥打開，推焦工作完成。
裝煤時，裝煤車對位完成，操作人員向地面站發送無線信號，使風機運行到指定轉速，同時平衡閥關閉；伸出煙氣密封擋板與爐柱對接，然后開始裝煤。裝煤時產生的煙塵經煙氣擋板導流進入設置在上部的吸煙罩內，由風機引力作用，經管道及皮帶導通小車導入地面站進行除塵凈化，凈化后的煙氣經風機及煙囪排空。裝煤完成，操作人員取消無線信號，風機轉入低速運轉狀態，同時平衡閥打開，裝煤工作完成。
為防止煙氣中的焦油等物質粘附濾袋，除塵系統設預噴涂裝置，噴涂裝置與風機高速聯鎖自動運行，每次啟動高速自動向除塵器前端噴入噴涂料粉。除塵站收集的粉塵由刮板機輸送到運灰車外運。
三.焦化廠機側除塵器,焦側除塵器,地面站除塵器設備的優勢：
1、裝煤除塵采用非燃燒方式兌入大量的空氣，使煙塵中的可燃成分含量遠低于爆炸下限，了煙塵進入除塵大系統中是的；
2、焦側除塵系統收集的是干燥的焦粉和氣體能 的吸收裝煤煙塵中的成分，焦油和水分，不需考慮除塵設備的保溫，加熱，防結露等措施；
3、采用低壓管噴脈沖除塵器提高了除塵器的清灰能力，防止粉塵粘結濾料，而增大系統阻力；
