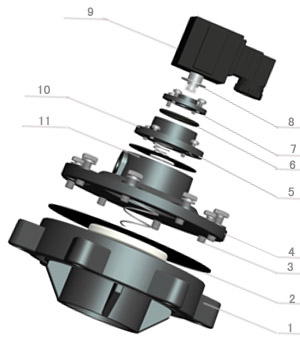

DMF-Y型淹沒式電磁脈沖閥部件清單
|
四、型號含義
DMF——Y——XX——S——X
1 、 DMF ：是指 電磁脈沖閥
2 、 Y ：是指淹沒式
3 、 XX ：是指公稱通徑
4 、 S ：是指雙膜片
5 、 X ：是指溫度等級 （1.3）
五、型號規格選樣表
序號 | 型號規格 | 公稱通徑 | 膜片數 | 出氣口邊接形式 | 重量 | |
mm | Inch | |||||
1 | DMF-Y-25 | 25 | 1"
| 1 | G 1" | 0.8kg |
2 | DMF-Y-40S | 40 | 1 1/2" | 2 | G 1 1/2" | 1.2kg |
3 | DMF-Y-50S | 50 | 2" | 2 | 60 | 2.5kg |
4 | DMF-Y-62S | 62 | 2 1/2" | 2 | 75 | 3.0kg |
5 | DMF-Y-76S | 76 | 3" | 2 | 89 | 3.7kg |
6 | DMF-Y-76 | 76 | 3" | 2 | 89 | 2.9kg |
六、電磁脈沖閥技術指標：

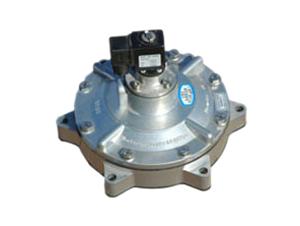

產品型號 | DMF-Y型淹沒式電磁脈沖閥 |
工作壓力 | 0.2~~0.6Mpa |
工作介質 | 清潔空氣 |
電 壓 | DC24V、AC220V、AC110V |
電 流 | 0.8A、0.23A |
使用環境 | 溫度：-25℃~~+55℃，空氣的相對濕度不_過85% |
膜片壽命 | 噴吹100萬次或三年 |
七、材質說明
閥體 | 鋁合金 |
卡簧 | 不銹鋼 |
線導組件 | 430FR不銹鋼等材料 |
膜片 | 進口丁腈橡膠 |
彈簧 | 304不銹鋼 |
緊固件 | 302不銹鋼 |
全部選用_的進口成品膜片，膜片組件在制造過程中全部檢查，合格后再進入裝配線。每只成品閥都通電通氣進行噴吹檢驗。
