陶瓷多管旋風除塵器
一、陶瓷多管旋風除塵器的特點
陶瓷多管旋風除塵器是指多個旋風除塵器并聯使用組成一體并共用進氣室和排氣室，以及共用灰斗，而形成多管除塵器。多管旋風除塵器中每個旋風子應大小適中，數量適中，內徑不宜太小，因為太小容易堵塞。
本公司多管旋風除塵器的特點是：①由多個小型旋風除塵器并聯使用，在處理相同風量情況下除塵效率較高，②節約安裝占地面積；③多管旋風除塵器比單管并聯使用的除塵裝置阻力損失小。
陶瓷多管旋風除塵器中的各個旋風子采用軸向入口，利用導流葉片強制含塵氣體旋轉流動，因為在相同壓力損失下，軸向入口的旋風子處理氣體量約為同樣尺寸的切向入口旋風子的2～3倍，且容易使氣體分配均勻。軸向入口旋風子的導流葉片入口角90°，出口角40°～50°，內外筒直徑比0.7以上，內外筒長度比0.6～0.8。
我們把多管除塵器中各個旋風子的排氣管固定在一塊隔板上，這塊板使各根排氣管保持_的位置，并形成進氣室和排氣室之間的隔板。
根據多個旋風除塵器共用一個灰斗，容易產生氣體倒流的蔽端。我們把多管除塵器分隔成幾部分，各有一個相互隔開的灰斗。在氣體流量變動的情況下，可以切斷一部分旋風子，照樣正常運行。
二、陶瓷多管旋風除塵器性能
陶瓷多管旋風除塵器是由若干個旋風子組合在一個殼體內的除塵設備。這種除塵器因旋風子直徑小，除塵效率較高；旋風子個數可按照需要組合，因而處理量大?，F(xiàn)已有多達900mm×ф250mm的多管旋風除塵器運行。
旋風子有陶瓷及鑄鐵兩種，直徑有100mm、150mm、200mm、250mm，以ф=250mm使用較普遍。軸向進氣的旋風子的導向葉片有螺旋型和花瓣型兩種。螺旋型導向葉片的流體阻力小，不易堵塞，但除塵效率低；花瓣型導向葉片有較高的除塵效率，但流體阻力大，且花瓣易堵塞。切向進氣的旋風子，在工業中得到應用。切向進氣的多管旋風除塵器較軸向進氣的多管旋風除塵器有較大的處理量，較高的除塵效率和較大的流體阻力。

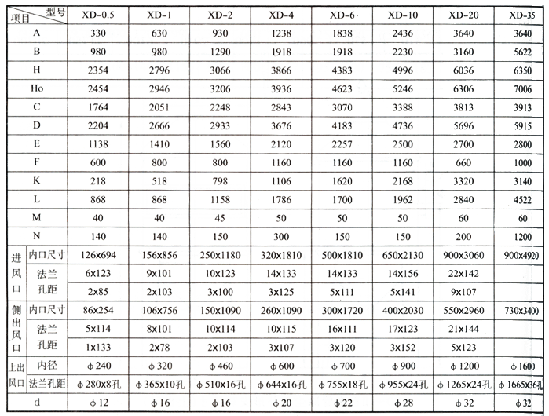

三、陶瓷多管旋風除塵器技術參數
|
規格型號
|
XD-Ⅱ-0.5
|
XD-Ⅱ-1
|
XD-Ⅱ-2
|
XD-Ⅱ-4
|
XD-Ⅱ-6
|
XD-Ⅱ-10
|
XD-Ⅱ-20
|
XD-Ⅱ-35
|
|
配用鍋爐（t/h）
|
0.5
|
1
|
2
|
4
|
6
|
10
|
20
|
35
|
|
處理煙氣量（m3/h）
|
1500
|
3000
|
6000
|
12000
|
18000
|
30000
|
60000
|
105000
|
|
除塵效率（%）
|
＞95
|
|||||||
|
本體阻力（Pa）
|
＜900
|
|||||||
|
分割粒徑
|
3.05
|
|||||||
|
重量
|
310
|
570
|
960
|
1900
|
2910
|
6100
|
11750
|
20300
|
|
|
|
|

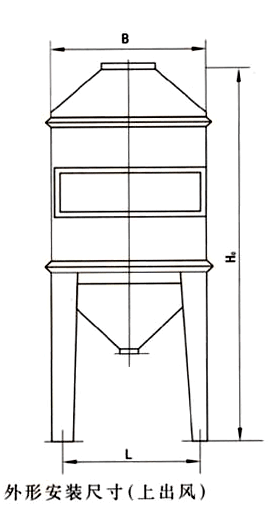

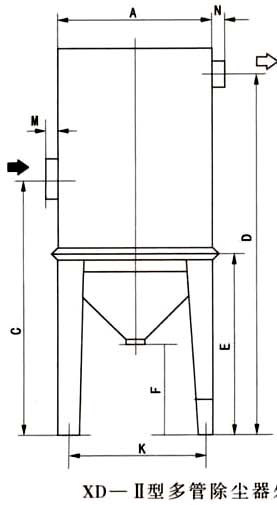

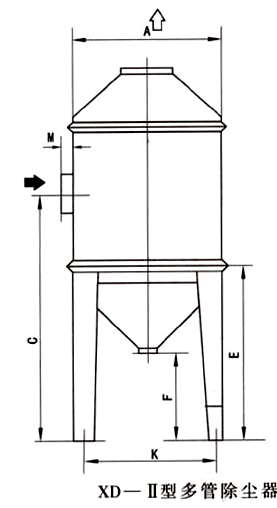

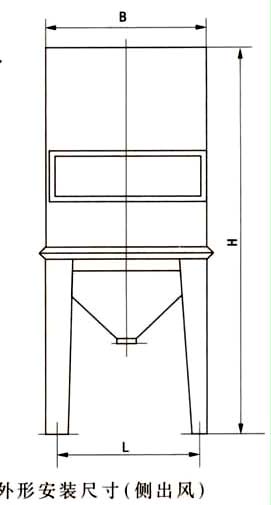

| 外形尺寸: |
|
