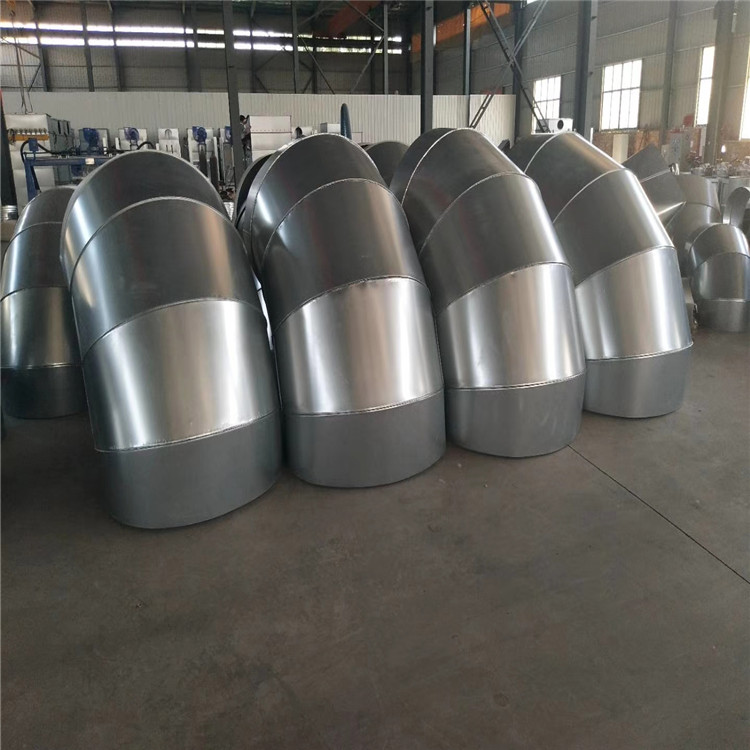

袋式除塵器吸風管道安裝說明：
1.
袋式除塵器吸風管道及管件除材質特殊標注外，均采用Q235-A，圖中圓形除塵管道及管件所標注的管徑均指管道內徑,管道標高均以管中心為準；
2.管道在安裝前須先除其內壁及毛刺等雜物，各單體須試驗合格后方可安裝；
3.管道吊裝時其環向焊縫應離托座（或襯托板）邊緣不小于300mm，縱向焊縫應在托座上方不小于200mm處；
4.管道安裝時，支架處的管道標高安裝誤差不過設計標注標高的±5mm;
5.袋式除塵器吸風管道的焊縫應采用對接焊縫，焊縫高度不得小于管壁厚度，管道的配件與管道焊接時應采用標準的連續角焊縫，焊角高度不得小于所焊件的小厚度，但法蘭與管道焊接應采用雙面連續的標準角焊縫。鋼板或管道焊接時，當壁厚>3mm時，應將焊口加工成“V”形坡口，其尺寸應符合下表要求：
壁厚 間隙a （mm） 鈍邊b（mm） 破口角度c
4~6 1±1 1±0.5 70±5°
7~12 2±1 2±1 60±5°
6.系統中的除塵管道及部件在未標明法蘭連接時，其連接方式均采用焊接，對直徑小于500mm的應采用對接焊縫，一般采用搭接板連接，對于壁厚大于3mm的對接焊縫，焊口應按前述要求加工成“V”形坡口。直徑大于600mm的亦應盡量采用對接焊，安裝有困難時，方采用搭接板連接，單面焊縫的搭接板厚度應為管壁厚度的1.6倍，管道直徑小于或等于800時，搭接板焊縫采用單面連續標準角焊縫，直徑大于或等于900mm時搭接板焊縫采用雙面連續標準角焊縫，以保正對接管道的高點，低點及變坡處管道有定的角度。
7. 所有管道安裝須在管道支架施工完畢后方可進行，以防止設備及管道因應力而變形；
8. 氣動系統及配管安裝后，應按P=0.8MPa的壓力做壓力試驗，并做氣密性檢查，保正嚴密不漏氣；
9. 袋式除塵器吸風管道部分安裝完畢后，用P=0.02MPa的壓力做氣密性試驗，要求漏氣率小于3%；
10. 除塵干管水平度、垂直度的要求參看相關圖紙；
11.
袋式除塵器吸風管道大直徑法蘭焊制，應符合相關規范的要求，防止焊制時法蘭撓曲變形；
