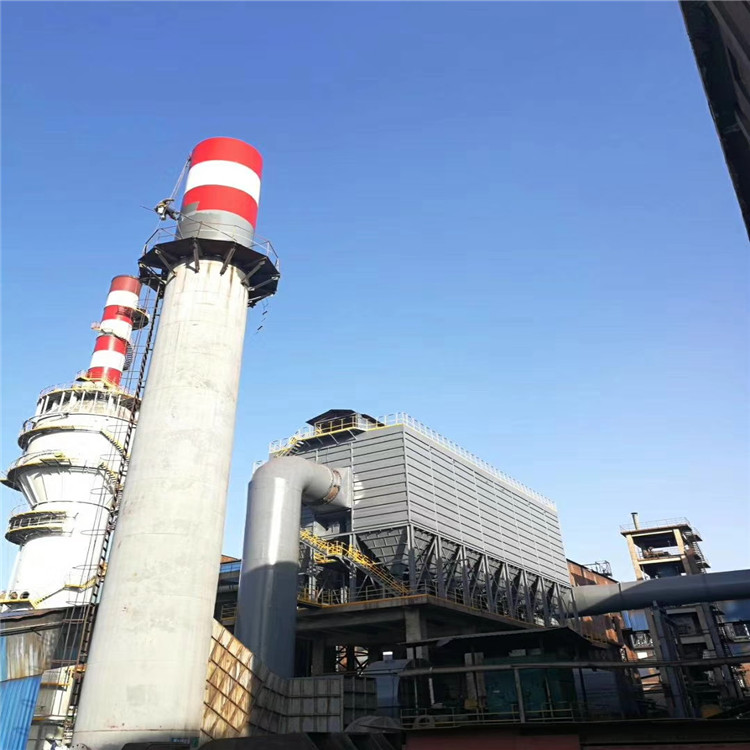

煙氣由引風機依次進入脫硝塔、布袋除塵器，脫硫塔。在鍋爐脫硫除塵器內脫硫凈化，經除霧器除去水霧后，經管束除塵器，通過直排煙囪排入大氣。整個系統由一下幾個部分組成：
（1） 鍋爐脫硫除塵器煙氣系統
除塵器出口煙氣經由引風機鼓入脫硫塔，向上流動穿過噴淋層，在此煙氣被冷卻降低，煙氣中的SO2等污染物被脫硫液吸收。經過噴淋洗滌后的飽和煙氣，經除霧器除去水霧后，達標排放。
（2）SO2吸收系統
吸收塔采用逆流噴淋空塔（根據脫硫率的需要設置3層gao效霧化噴淋層），塔內循環方式，空塔氣速3.5m/s，吸收塔包括殼體、噴淋層、除霧器、噴嘴等，其中殼體采用碳鋼+玻璃鱗片防腐材質。塔體設置足夠數量和大小的檢修門，并在附近設置平臺爬梯。
塔的整體設計方便塔內部件的檢修和維護，噴淋系統和支撐等不易堆積污物和結垢。
吸收塔煙道入口段的設計考慮防止煙氣倒流和固體物堆積。
噴淋系統的設計能合理分布要求的噴淋量, 使煙氣流向均勻，并確保吸收漿液與煙氣充分接觸和反應。
所有噴咀能避免煙氣腐蝕、快速磨損、結垢和堵塞。
鍋爐脫硫除塵器設計參數：
脫硫塔尺寸：Φ2.5m×15m
設計脫硫效率：97.6%
阻力損失：＜1200Pa
煙氣流速：3.5m/s
a噴淋層
在本脫硫系統中，為了達到良好的吸收效果，吸收塔設計成逆流式噴淋塔，設置3層噴淋層，每層噴淋層由若干個gao效霧化噴嘴組成，吸收液由噴嘴噴出，噴嘴均勻布置塔內橫截面上，噴射出來的成實心錐型的漿液可以覆蓋整個橫截面，在滿足吸收SO2所需的比表面積的同時，把噴淋造成的壓力損失降到小。傳質吸收時間為2-3秒。
b除霧裝置
脫硫塔頂部設置板式除霧裝置，該裝置具有脫水效果好，不易結構堵塞，系統阻力小等優點。
除霧裝置設反沖洗水泵，用于除霧器定期反沖洗。反沖洗水泵選用臥式單級單吸離心清水泵。
流量：403/h，揚程：55m
數量：一臺
c脫硫液循環泵
循環泵選用防腐耐磨性能優良的襯塑泵
流量：50m3/h，揚程：15m/17m/19m
數量為：3臺。
由于脫硫吸收液的特性，本工程噴淋層管道材質選用碳鋼防腐管道。
（3） 脫硫劑制備系統
直接購買20%-30%左右的鈉堿液，儲存在堿液罐，視PH值大小及SO2排放濃度定期添加新鮮的堿液。
（4）鍋爐脫硫除塵器工藝水系統
設置水池儲罐1臺，除霧器沖洗水泵2臺，一用一備，作為除霧器沖洗水的來源，以及其他用水的來源。
