電爐除塵器系統設計方案:
1.

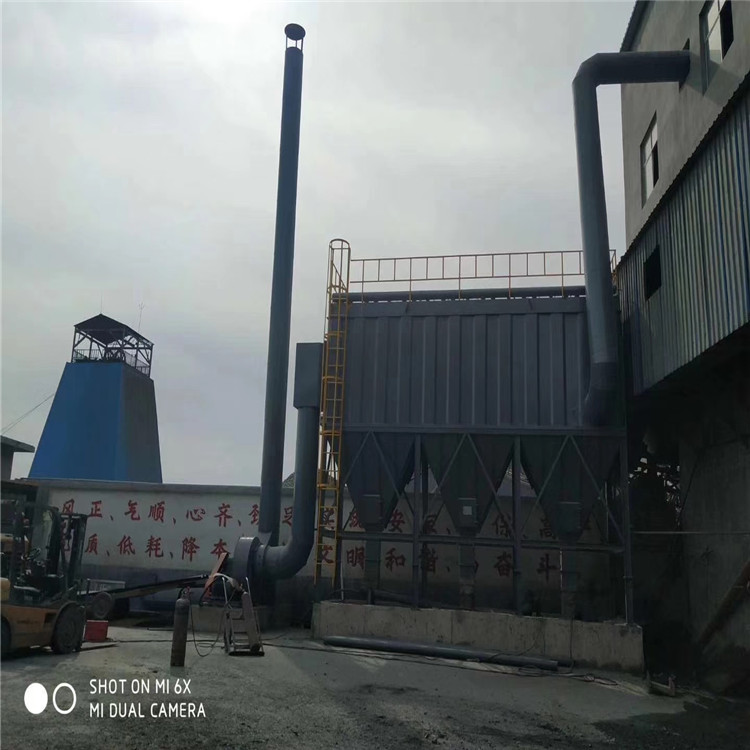

電爐除塵器采用QYMC型氣箱式脈沖布袋除塵器。
2.配備一臺除塵器，每一臺除塵器分排分室。
3.濾袋采用φ130X3060mm標準規格，材質采用滌綸濾針刺氈。
4.除塵器采用外濾式，除塵器的濾袋利用彈簧漲圈與花板聯接，形成了干凈空氣與含塵氣體的分離。
5.在清灰時由PLC控制脈沖控制儀發出脈沖信號給電磁脈沖閥，通過噴吹管噴出壓縮空氣，使濾袋徑向變形抖落灰塵。
6.電爐除塵器頂部設檢修門，用于檢修和換袋（除塵器的維、檢修、換袋工作僅需在機外可執行，不必進入除塵器內部）。
7.除塵器設有保溫層、頂部防雨棚，防止在環境條件下結露現象的發生及保護除塵器頂部裝置。
8.除塵器設置煙氣溫度在線檢測裝置，當煙氣溫度抄過預設報警值時，打開冷風裝置，保護濾袋。
9.除塵器配置進風分配系統及濾袋固定框，有效地使進入除塵器的含塵氣體均勻地分布到每個濾袋，濾袋固定框的使用，有效地防止了清灰過程中濾袋間的碰撞和磨擦，有利于濾袋使用壽命的延長。
10.電爐除塵器配置了離線閥，它的關閉能保正除塵器單個倉室的離線，實現了在除塵器正常工作狀態時對單個倉室的檢修維護。
11.
電爐除塵器配置倉壁振動裝置，能有效地破拱，保正了除塵器灰斗卸灰的順利進行。
