袋式除塵器濾袋采用縱橫直列的矩陣布置方式 ，這種排列方式合理的利用了方形的箱體空間，避免了在方形箱體中采用同心圓方式排布濾袋造成了箱體四角空間閑置。加大的濾袋中心距_了含塵氣體在濾袋間的抬升空間，同時避免了濾袋晃動可能產生的袋與袋之間的碰撞。

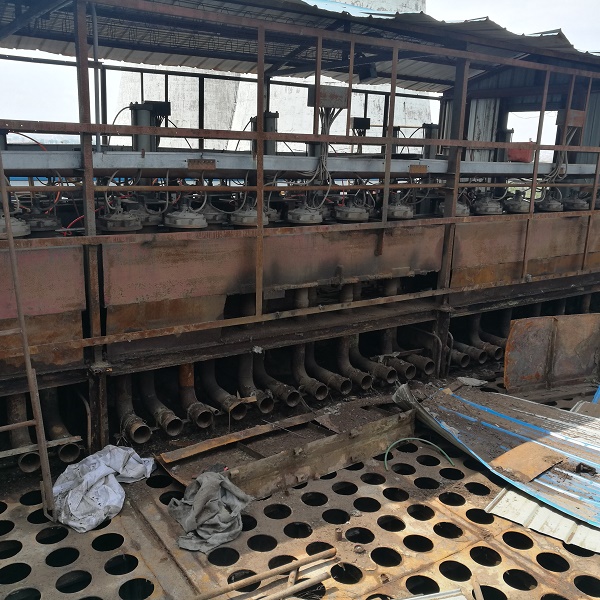

袋式除塵器的花板作為除塵器凈氣室和過濾室的分隔，用于懸持濾袋組件，同時作為除塵器濾袋組件的檢修平臺。
袋式除塵器花板采用數控沖壓方法加工花板孔，_了花板及花板孔的形位公差要求。
設計合理的除塵器上箱體內部結構為工人以花板作為操作平臺進行除塵器檢修、維護創造了條件。
花板孔沖壓位置準確，與理論位置偏小于±0.05mm ,確保了兩孔的中心誤差在±1.0mm。花板孔洞制成后清理各孔的鋒利邊角和毛刺，焊接加強筋板時筋板布置合理。
   焊接后通過整形確保花板平整，無撓曲、凹凸不平等缺陷，花板平面度＜1/100，對角線長度誤差＜3mm，內孔加工表面粗糙度為Ra=3.2。袋式除塵器濾袋與花板配合合理，濾袋安裝后嚴密、牢固不掉袋、拆裝方便。
采用精密工藝加工的花板和高精度定位的噴吹_了噴吹管軸線和濾袋組件軸線的重合，從而_了整套噴吹清灰系統的可靠、有效。
