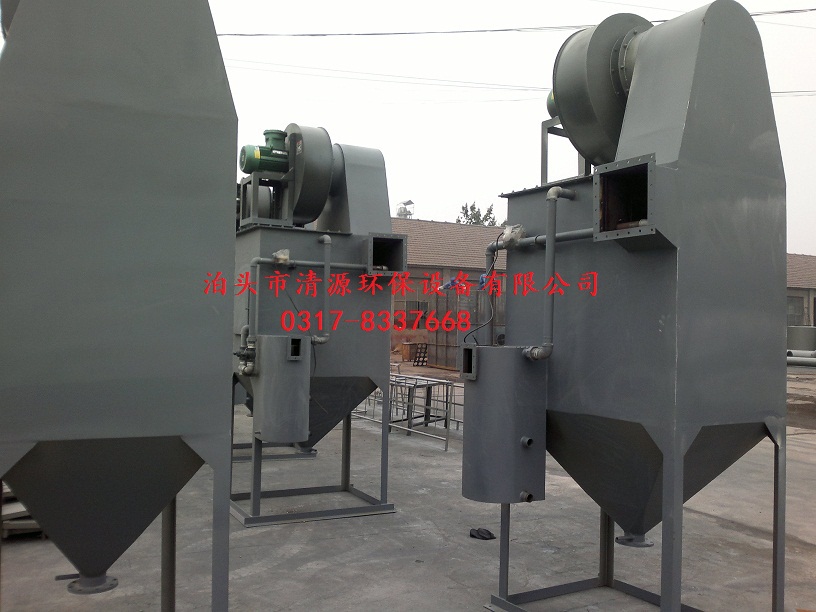

此類型除塵機組有幾種不同型式的排泥漿方法，本圖集為錐形漏斗排泥漿的沖激式除塵機緩，定型為CCJ/A型（C—沖激式；C—除塵；J—機組；A—錐形漏斗排泥漿）。按處理風量的能力分八種規格。
二、 CCJ型沖激式礦山除塵器除塵原理：
含塵氣體入口進入除塵器，氣流轉彎向下沖擊于水面，部分較大的塵粒落入水中。當含塵氣體以18—35米/秒的速度通過上下葉片間的“S”形通道時，激起大量的水花，使水氣接充分接觸，絕大部分微細的塵粒混入水中，使含塵氣體得以充分凈化。經由“S”形通道后，由于離心力的作用，獲得塵粒的水又返回漏斗。凈化后的氣體由分霧室擋水板除掉水滴后經氣出口和通風機排出除塵機組?；鞚{由則漏斗的排漿閥連續或定期的排出，新水則由供水管路補充。
機組內的水位由溢流箱控制。當水位高出溢流箱的溢流堰時，水便流進水封并由溢流管排出。設在溢流箱蓋上的水位自動控制裝置能_水面在3—10毫米的范圍內變動，從而_機組穩定的_率和節約用水。
溢流箱上部用通氣管與凈化分霧室連通，使兩者具有相同高度的水位。
溢泫箱的水是通過插入除塵器下部的連通管連接的，以保持溢流箱水面的平穩。
三．供水方式及水位自動控制
如前所述，水位對凈化效率有直接的影響，因此機組內保持穩定的水位才能_穩定的_率。在實際運行中，由于供水的水壓變化較大，使水位產生較大的波動；特別是當水位過低時，含塵氣體通過“S”形通道時不能充分的甚至_不能激起水花，使除塵效率顯著的降低。
為避免上述現象，本機組設有兩路供水。機組所供水經常是供水1供給，水量由截止閥1調定，當水壓降低時，由供水2自動補充不足水量。供水2的水量是靠設在溢流箱上的電_對溢泫箱內水位變化的檢測，再經過繼電器控制電磁閥的啟停而實現自動控制的。根據需要，可以將水面的波動控制在3—10毫米范圍內。當發生高低水位時，發出燈光及響聲信號。低水位時，風機自動停轉以免機組內部積灰堵塞。
四．  CCJ型沖激式礦山除塵器使用說明
（1）適用范圍：本機組適用于凈化非纖維性、無腐蝕性的溫度不高于300℃的含有塵性體。適用于冶金、煤炭、化工、鑄造、發電、建筑材料及幼火材料等企業。在用于具有粘性的生石灰運輸系統中的除塵亦能獲得很好的效果，這是該機組的又一突出特點。
（2）、溢流箱的水封高度是按機組氛霧室內負壓不大于400毫米水柱或正壓不大于150毫米水柱設計的，非此使用條件，需另生設計溢流箱。
（3）、外形尺寸及裝配型式
為便于設計選用，每種規格的除塵機組根據通風機的旋轉方向、溢流箱及供水管路的安裝位置不同，各有四種不同的裝配型式。選用時需寫明型號、規格及裝配的全部代號。例如：CCJ/A-20-Π即為CCJ/A型、風量20000米3時第Π種裝配型式。
（4）、根據需要機組上的通風機可以不裝在除塵器上，操作及檢修平臺自行設計。
