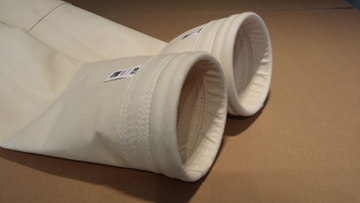

鍋爐除塵器布袋的選擇方法：
燃煤鍋爐煙氣溫度通常高于120℃，因而對常溫下工作的鍋爐除塵器布袋，諸如聚脂（滌綸）、亞克力（共聚丙烯腈）等都不在候選之列，濾料的選定只能在__除塵器布袋中進行。
僅從耐溫性能而言，有幾種濾料可供選用，但考慮到其他因素，則許多除塵器布袋將被剔除。 諾梅克斯（Nomex芳香族聚酰胺）在早期曾被用來凈化燃煤鍋爐煙氣。但發(fā)現(xiàn)其耐水解性能很差，使用壽命僅3個月左右。芳砜綸（聚對苯酰胺）與其屬于同一族，性質(zhì)相近，因而也不能考慮。 由于不耐水解而被排除在名單之外的還有柯麥爾（Kermel 聚乙撐二胺），我國曾用其進行鍋爐煙氣凈化試驗，結(jié)果不理想。
特氟綸（Terflon 聚四氟乙烯）從理化性質(zhì)來說是_優(yōu)的濾料，純特氟綸濾料除了過濾性能稍差外，幾乎所有的性能都優(yōu)于其他濾料，使用壽命可達6～7年甚至更長。特氟綸濾料之所以較少被選用，是因為其價格特別昂貴。但是，人們還是很重視特氟綸的優(yōu)良性能，在其他濾料不能單獨解決問題時，往往加入部分特氟綸，制成復(fù)合濾料而應(yīng)用。同樣基于價格昂貴的原因，不銹鋼濾料尚不為燃煤鍋爐煙氣凈化領(lǐng)域認(rèn)可。 玻纖濾料是一種可行的選擇，其耐溫性能與特氟綸相當(dāng)。以聚四氟乙烯復(fù)膜的玻纖濾料，在國外的應(yīng)用可達四年以上的壽命。玻纖的_缺點是不抗折，導(dǎo)致使用壽命嚴(yán)重下降。玻纖濾料對袋籠的要求也較嚴(yán)格。 目前在燃煤鍋爐煙氣凈化領(lǐng)域中應(yīng)用較多的是P-84（聚酰亞胺）和PPS（聚對苯硫醚）兩種濾料。 P-84濾料具有很好的耐溫性能，而且由于纖維斷面的不規(guī)則形狀（被稱為英文字母形），濾料的過濾效率很高。不足之處在于耐水解性能稍差，而價格較高則是人們不予_的主要原因。
從耐溫、_性、強度及價格等方面綜合比較的結(jié)果，PPS被認(rèn)為_適于燃煤鍋爐煙氣凈化的除塵器布袋之一，成為這一領(lǐng)域重點選用的濾料。
經(jīng)過綜合比較，并吸取國內(nèi)外燃煤電廠的經(jīng)驗，決定采用國外進口的PPS針剌氈，單重550g/m2。濾料制作的后期進行熱定型、防水、防油等表面處理。
PPS除塵器布袋的主要特性和性能 PPS是濾料的商品名稱，英文名稱Polyphenylene sulfide，學(xué)名聚對苯硫醚。PPS纖維目前由日本的兩家公司所生產(chǎn)，東洋紡生產(chǎn)的稱為Procon，東麗公司生產(chǎn)的稱為Toray。 PPS對無機酸、有機酸、堿、有機溶劑都很強的抵抗能力，有很強的耐水解穩(wěn)定性和阻燃性。從物理性能而言，其抗拉、抗磨、抗折的能力都屬良好，與P-84相當(dāng)，強于特氟綸。 在一般的技術(shù)資料中，經(jīng)常提到PPS濾料的連續(xù)工作溫度為180℃，并能經(jīng)受200℃的瞬間高溫。但這些數(shù)值是在實驗室條件下得出的理想值，僅是反映纖維特性的指標(biāo)，實際鍋爐運行時煙氣溫度較低，這對濾袋的壽命有好處。 PPS 的主要缺點是耐氧化能力較弱，過高的溫度會使纖維產(chǎn)生熱氧化反應(yīng)， 其分子鏈所含的硫原子容易同氧原子結(jié)合，從而破壞其分子結(jié)構(gòu)（見圖A）。 PPS受氧化危害的程度隨著氧含量和溫度的升高而劇增。在常溫下，大氣的氧含量為21%，但溫度較低，氧化很慢；當(dāng)溫度_過100℃時，PPS允許的氧含量將隨溫度的升高而降低。在氧含量_時，溫度增高10℃，氧化反應(yīng)速度_會增加一倍。
因此，應(yīng)當(dāng)結(jié)合煙氣的成分來確定PPS的工作溫度。在氧含量8%時，連續(xù)工作溫度為155℃；若氧含量增至10%，則連續(xù)工作溫度_不_過150℃。 運行中還要特別注意煙氣的瞬間高溫。達到175℃的時間每次不_過1小時，每年累計不應(yīng)_過400小時；而達到200℃的時間每次只能10分鐘，每年累計不應(yīng)_過50小時。 此外，PPS對煙氣中的NO2也較為敏感，過量的NO2也會導(dǎo)致PPS濾料的氧化腐蝕。 針對PPS濾袋的使用壽命問題，我們的觀點是：只要采取綜合技術(shù)措施，如減少漏風(fēng)率，鍋爐_低氮燃燒，通過燃燒工藝和噴霧系統(tǒng)控制煙氣溫度在150℃以下等等，我們認(rèn)為，PPS除塵器布袋是可以_長壽命的。 另一方面，也要防止煙氣溫度過低，造成低溫對PPS濾袋的危害。即袋式除塵器的連續(xù)運行溫度不低于110℃。
target="_blank">http://www.henanaoxin.com
