除塵器布袋
的制作形式：

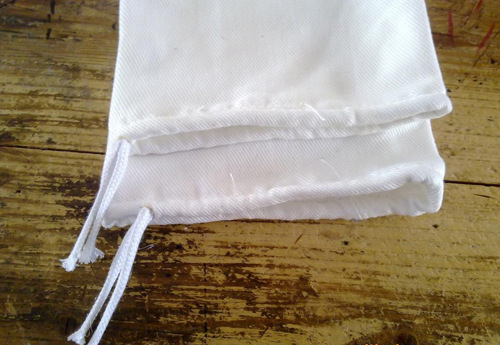

除塵器布袋
是將纖維織制濾料采用縫紉或熱熔等方式制作而成的柔性過濾元件，也是布袋除塵器_常用的過濾元件。濾袋除塵器的工作溫度、除塵效率以及濾袋使用壽命主要由濾料特性確定的。
除塵器布袋可按其濾塵面分為內濾式和外濾式；按其形狀分為圓袋和異形袋。
1、常用濾袋形式
（1）內濾圓袋
內濾圓袋一般采用機織無縫圓筒布，也可采用平幅濾料縫制或熱熔粘合。圓袋直徑通常為Φ130~Φ300mm，袋長一般為2~10m，_長12m，控制袋長與直徑比不大于40。內濾圓袋袋身上按照_間距裝有防癟環，使濾袋在清灰反吸時保持粉塵沉降通道。 內濾圓袋下端袋口套在除塵器花板的下袋座上，用抱箍或繩子固定，或在袋口縫上不銹鋼彈性圈，脹嵌在下袋座的外凸緣內，上端用袋帽和吊掛裝置懸掛在除塵器的橫梁上。小規格的內濾圓袋（直徑小于Φ150mm）可將上袋口縫成吊攀，直接用吊鉤懸掛在除塵器的橫梁上。 內濾圓袋在使用時應處于張緊狀態。在安裝時，通過調節吊掛張緊裝置來達到相應的張力，一般Φ300mm內濾圓袋，需要達到30kg。
（2）外濾圓袋 除塵器布袋
外濾圓袋一般采用平幅濾料縫制或熱熔粘合。圓袋直徑可為Φ80~Φ200mm，_常用的為Φ115~Φ160mm，袋長一般為2~6m，_長達8m。 外濾圓袋在使用時應配有支撐濾袋用的框架，使圓袋在受壓的情況下能保持正常的工作狀態。外濾圓袋與框架的尺寸配合關系到濾袋清灰效果和使用壽命。 合成纖維外濾圓袋與框架尺寸應是松動配合，即外濾圓袋的直徑和長度應略大于所配框架尺寸。如Φ120mm的外濾圓袋應配用Φ115mm的框架，長度應比框架長15~30mm，使濾袋在清灰噴吹時有_振幅。 玻纖外濾圓袋與框架尺寸應是緊密配合。如Φ120mm的外濾圓袋應配用Φ120mm的框架，長度也是一致的，使濾袋在清灰噴吹時振幅很小，避免濾袋頻繁繞曲折損。
（3）外濾異形 除塵器布袋
除圓袋之外的各種形狀的過濾袋都稱為異形袋，如扁袋、腰圓形袋、菱形袋、梯形袋等。這些濾袋都是外濾式，故稱為外濾異形袋。 外濾異形袋一般采用平幅濾料縫制或熱熔粘合。扁袋、梯形袋的周長為800-900mm，袋長為2-6m，腰圓形袋周長380-450mm，長度為8-10m。扁袋、梯形袋主要用于回轉反吹布袋除塵器，扁袋、菱形袋主要用于分室反吹布袋除塵器，腰圓形袋主要用于回轉脈沖噴吹布袋除塵器。在設計這種異形袋時，應考慮充分利用濾料的門幅，減少邊角料。 外濾異形袋應配有相同形狀的框架來支撐，使濾袋在受壓工況下能保持正常的工作狀態。濾袋與框架的尺寸配合應與外濾圓袋相同。
除塵器布袋縫制
（1）濾袋配件 濾袋配件可以分為兩大類：一類是直接縫制在濾袋上，與濾袋組成一個不可分割的整體，如外濾圓袋的彈性圈、內濾圓袋的防癟環等，稱為縫制配件；另一類是濾袋安裝和使用時_的配件，如外濾圓袋用的濾袋框架、內濾圓袋用的袋帽、卡箍和吊掛裝置等，稱為安裝配件。
1）內濾圓袋配件 內濾圓袋配件縫制配件；為安裝配件。袋口脹圈
（3）是由外套抱箍（5）安裝方式改為內嵌彈性脹圈安裝方式的一種袋口配件，用δ0.4 x 20mm彈性鋼條制作，縫在袋口，利用袋帽或袋座上的凸緣固定密封，安裝_方便。防癟環（4）一般用Φ3~5mm不銹鋼絲制作，接口焊牢并應光滑無毛刺，不能斷裂。 2）外濾圓袋配件 外濾圓袋配件如圖6-5，其中1、2為縫制配件，3、4為安裝配件。袋口脹圈（1）用δ0.38x 19mm彈性鋼帶制作，密封條
